雾区引导系统方案

一、 系统简介

智能交通的核心是通过智能化的技术手段更好解决人们的出行 问题， 通过各种智能化的系统实现道路营运的畅通、安全、便捷， 从 而提高人们的出行体验。

依托高度集成的一体化终端以及中心云虚拟化服务搭建起新的公路智能终端系统，降低了施工复杂性，提高设备的复用性、 并且降低了工程造价以及运维成本， 结构简单、一机多能、云端

服务。

智慧路桩是以多传感器高度集成，提供道路基础数据及交通状况 多元化数据采集， 含气象采集、图像采集、交通流及雷达监测、图像 采集等。并实现物联网、道路轮廓增强、交通数据采集、微型气象站、 信息交互、声光警示、雾区引导、弯道预警、测速反馈、低空照明等 功能。采用 LoRa 、NB-IOT 通讯技术，实现设备间联动控制及自组 网， 快速执行设备分级联动发布指令， 执行交通信息交互、信息发布 及警示闪光等。为车路协同提供保障，利用 4G/5G 通讯技术，基于 车联网平台， 将设备采集的道路基础数据建立虚拟轨道信息与车载单 元（OBU）的设备进行交互，使驾驶者能了解掌握 交通信息及时避免交通危险状况。

二、 系统功能

为实现道路区域性浓雾、团雾发生时的交通安全预警， 本系统集 成能见度检测、雷达监测、无线自组网、高度可调节 LED 、GPS/北 斗、安全行车引导策略等一体化解决方案， 系统满足 JT/T1032-2016

《雾天公路行车安全诱导装置》 技术要求与标准。具备道路轮廓强、 行车安全诱导、 防止车辆追尾、红蓝警示爆闪等功能。 具体如下说明：

2.1. 道路轮廓强

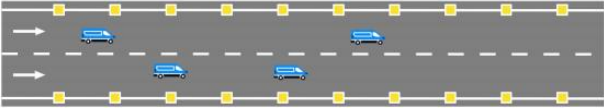

在诱导系统中全部智慧路桩， 黄色诱导灯常亮开启，红色警示灯 一直关闭；

2.2. 车安全诱导

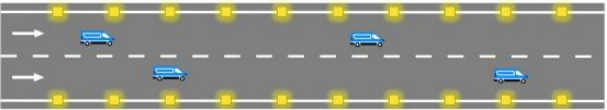

根据智慧路桩监测到的道路实时能见度数据，自动判断是否有 雾， 自动开启黄色诱导灯同步闪烁，增强道路轮廓标示道路线形，引导车辆安全通行， 红色警示灯一直灯闭；

2.3. 防车辆追尾

无车辆通过时， 黄色诱导灯同步闪烁或常亮状态；

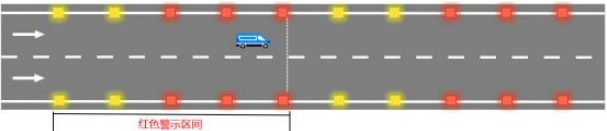

当有车辆通过时，在车后一段距离的黄色诱导灯转换成红色警示 灯；

车辆通过一定时间或距离后，由红灯切换为黄灯（红色警示区间 随车辆向前移动） ；

从而在车辆通过时形成一段尾迹策略警示安全区域，警示后车避免驶入尾迹策略警示安全区域，以防止追尾等严重交通事故的发生；

2.4. 红蓝警爆闪

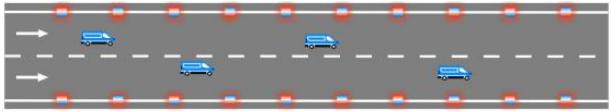

通过中心或移动 APP 下发指令开启红蓝警示爆闪模式，满足道 不同条件的应急情况， 通过红蓝交替爆闪方式，警示车辆注意行车安全，以防止严重交通事故的发生；

2.5. 象采集功能

可以提供路段小气象气象检测采集功能， 包括： 大气温度、 湿 度、能见度、 PM2.5 PM10 检测等；

2.6. 物联功能

可以实现 LoRa 组网， 每隔一定距离实现 DTIN-1001B 通信网 关网， 完成 MESH  自组网模式。

三、 系统架构

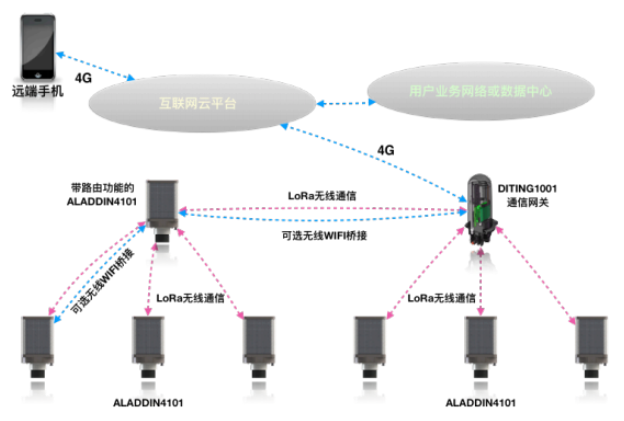

前端的各个智慧路桩之间可以通过 LoRa  实现自组网，物理位置比较接近 的智慧路桩通过 LoRa 组网后， 所有数据都通过一台带 4G 模块的通讯网关到 运营商的 4G  网络中。后端平台和手机客户端也可通过 4G  网络控制前段的智 慧路桩设备。

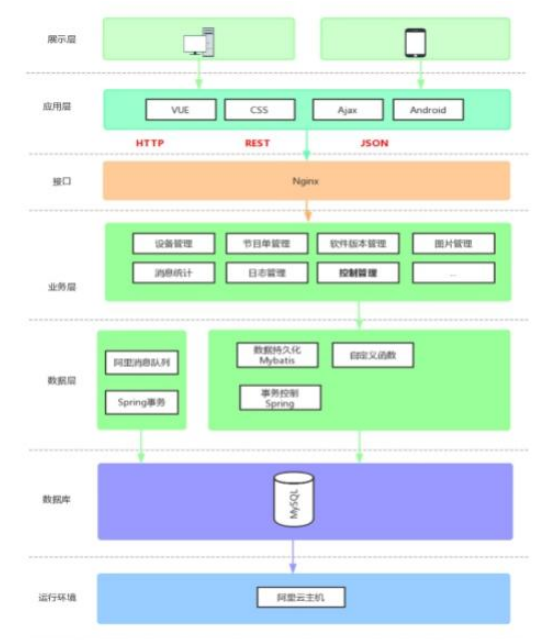

底层为云平台基础构架，比如云平台虚拟机、数据库等。 前端上传的数据先进入数据层的消息队列，同时进入数据库保存。

业务层提供了平安花的监控管理业务功能， 包括设备管理、节目单管理、消息管理、 日志管理、控制管理、版本管理、图片管理等。

业务层的各个业务模块通过 nginx 方向代理，可以实现负责均 衡，便于以后系统的扩容、伸缩。通过 vue、cssAjax 等前端开发技术， 实现用户端的多渠 道展示。

四、 系统配置

五、 主要技术参数

智慧路桩-基础版

1) 发光面板尺寸：单层 162mm * 233mm，0.038 平方米

2) 点阵数量：单层版本 16*24

3) 发光调整等级： 16 级

4) 面板发光角度： 45°

5) 面板发光波长：红色： 625nm 橙色： 590nm

6) 通信接口： 无线自组网、wavemesh/LoRa、以太网

7) 外部输入电压： 12-24VDC

8) 外壳材质： IP65

9) 外形尺寸： 220*333*165mm

10) 工作温度： -30~+85℃

11) 设备重量：约 3.8Kg

12) 平均功率： 24W

智慧路桩-气象版

1) 发光面板尺寸：单层 162mm * 233mm，0.038 平方米

2) 点阵数量：单层版本 16*24

3) 发光调整等级： 16 级

4) 面板发光角度： 45°

5) 面板发光波长：红色： 625nm 橙色： 590nm

6) 通信接口： 无线自组网、wavemesh/LoRa、以太网

7) 温度、 湿度、 能见度、环境颗粒物感知，并实现能见度检测感知并联动控制
